ACS 563-P Vysoko precízna meracia technika ACS 563-P a plne automatické servisné funkcie spĺňajú technicky náročné európske normy a umožňujú efektívne servisné práce na klimatizačných systémoch osobných a úžitkových vozidiel.

Produktový dizajn zameraný na poskytovanie správneho riešenia pre štandardný servis, údržbu a opravy osobných a nákladných automobilov, vrátane hybridných a elektrických vozidiel s klimatizáciou R1234yf.

Ďalšie informácie

Funkčné vlastnosti a výhody

Navrhnuté pre plne automatizovaný priebeh alebo spustenie jednotlivých krokov údržby: úspora času a nákladov
Funkcia odsávania chladiva je až na 95 % schopná zaistiť túto hodnotu v priebehu niekoľkých minút
Elektronický systém odvetrávania nádrže: znižuje riziko vysokého tlaku a chráni chladivo pred nekondenzujúcimi plynmi
Podporuje oleje PAG a POE a funkciu preplachovania hadíc: umožňuje obnoviť účinnosť systému klimatizácie aj v elektrických a hybridných vozidlách s chladivom R1234yf
Prehľadné užívateľské rozhranie s farebným grafickým displejom a veľkými 100 mm manometre: jednoduché použitie a navigácia
Konštrukcia zariadenia s jednoduchou údržbou: poskytuje dobrý prístup k vnútorným súčastiam stanice
Široká ponuka príslušenstva: stanicu je možné vybaviť podľa potrieb dielne

Technické údaje

Chladivo	R1234yf
Chladivo Prevádzkové režimy	R1234yf Plne automatické
Chladivo Funkcia odsávania	R1234yf Automatická
Chladivo Účinnosť odsávania chladiva	R1234yf Do 95%
Chladivo Detekcia odsávania	R1234yf Voliteľné (externé)
Chladivo Vypúšťanie oleja	R1234yf Automatické
Chladivo Funkcia vákuovania	R1234yf automatická
Chladivo Test netesnosti	R1234yf automatický
Chladivo Test tlakovej netesnosti	R1234yf Áno
Chladivo Test tlakovej netesnosti (N2 / N2H2)	R1234yf Nie
Chladivo Funkcia pre hybridný olej	R1234yf Áno
Chladivo Vstrekovanie oleja	R1234yf PAG/POE automatické (ovládané časom)
Chladivo Vstrekovanie UV farbiva	R1234yf Nie
Chladivo Množstvo plneného chladiva	R1234yf automatické s elektronickou váhou
Chladivo Funkcia preplachovania	R1234yf voliteľná
Chladivo Tlačiareň	R1234yf Áno
Chladivo Vetrací systém	R1234yf elektronické ovládanie
Chladivo Ventily, HP/LP	R1234yf Elektronicky riadené
Chladivo Manometry, HP/LP	R1234yf 100 mm, bez pulzovania
Chladivo Indikátor tlaku v nádrži	R1234yf Nie

Servisná hadica	2.5 m (5 m voliteľne)
Servisná hadica Displej	2.5 m (5 m voliteľne) 4.3" farebný displej
Servisná hadica Kompresor	2.5 m (5 m voliteľne) 1/4 HP
Servisná hadica Vákuovacie čerpadlo	2.5 m (5 m voliteľne) 70 l/min. (2.5 CFM)
Servisná hadica Zásobník chladiva	2.5 m (5 m voliteľne) 8.9 kg (R1234yf)
Servisná hadica Fľaše a olejom	2.5 m (5 m voliteľne) 2 x 250 ml
Servisná hadica Fľaša na použitý olej	2.5 m (5 m voliteľne) 1 x 250 ml
Servisná hadica Fľaša Na UV farbivo	2.5 m (5 m voliteľne) Nie
Servisná hadica Rozmery v cm (D x Š x V)	2.5 m (5 m voliteľne) 99 x 69 x 67
Servisná hadica Hmotnosť prístroja (s prázdnym zásobníkom chladiva)	2.5 m (5 m voliteľne) 74 kg
Servisná hadica Databáza vozidiel	2.5 m (5 m voliteľne) Áno
Servisná hadica Programovateľná databáza používateľa	2.5 m (5 m voliteľne) Áno
Servisná hadica Test výkonnosti systému klimatizácie	2.5 m (5 m voliteľne) Áno
Servisná hadica Súprava adaptérov na preplachovanie vozidla	2.5 m (5 m voliteľne) sada voliteľného príslušenstva
Servisná hadica USB port	2.5 m (5 m voliteľne) Áno
Servisná hadica Wi-Fi pripojenie	2.5 m (5 m voliteľne) voliteľné
Servisná hadica Pripojenie k aplikácii	2.5 m (5 m voliteľne) voliteľné

Rozsah dodávky

Užívateľský manuál
Vysokotlakové a nízkotlakové servisné hadice (R1234yf)
Vysokotlakové a nízkotlakové rýchlospojky (R1234yf)
1x fľaša na čistý olej PAG 250 ml
1x fľaša na čistý oleje POE 250 ml
1x fľaša na použitý olej
Napájací kábel (EU)
Role papiera

Zvláštne príslušenstvo


Preplachovacia sada R1234yf a R134a – vrátane sady adaptérov (Bosch ACS / Robinair AC)	S P00 101 175
ACT1234-SFK: Preplachovacia sada R1234yf a R134a (Bosch ACS / Robinair AC)	S P00 101 176
FLG220: Univerzálny detektor úniku (H2, R134a, R1234yf)	S P00 101 990
RA16286B: Univerzálne UV farbivo 240 ml pre R134a a R1234yf	1 692 600 144
SP00101700: Adaptér HP - predĺžený pre R1234yf HP R1234yf	S P00 101 700
ACT12688: Adaptér LP - predĺžený pre R1234yf	S P00 101 825
5604052: Olej do vákuovej pumpy (1 fľaša 600 ml)	S P00 100 086
5604052PACK: Olej do vákuovej pumpy (12 fliaš 600 ml)	S P00 100 088
Fľaša oleja PAG 46 (250 ml) pre R1234yf	S P00 101 422
Fľaša oleja POE (250 ml) pre elektrické a hybridné vozidlá s R1234yf	S P00 101 827
Fľaša na olej PAG (250 ml) pre elektrické a hybridné vozidlá na R1234yf so SANDEN SPA2 (R134a/R1234yf)	S P00 101 828
Súprava na pripojenie Wi-Fi	S P00 101 379
ACT1234-PIK: Inštalačná sada tlačiarne pre ACS xx3	S P00 101 953
5607059: Papier do tlačiarne	S P00 100 087
1234-SH5: HP/LP servisná hadica 5m pre ACS xx3 na R1234yf	S P00 101 877
STRPK_1234yf: Štartovacia sada R1234yf (sada O-krúžkov, UV kontrastná látka (250 ml); olej PAG 46yf (250 ml); UV lampa s okuliarmi; ochranná sada)	S P00 101 409

Na stiahnutie


Segmentová brožúra (PDF)	> Na stiahnutie
Leták	> Zistite viac
Príručky, aktualizácie a informácie	> Zistite viac

Súvisiace produkty

ACS 563-P – zariadenie pre servis klimatizáciou s chladivom R1234yf

Ďalšie informácie

Súvisiace produkty

ACS 753 – zariadenie pre servis klimatizácií s chladivom R134a

ACS 663 – zariadenie pre servis klimatizácií s chladivom R1234yf

Servisné školiace centrum spoločnosti Bosch Vyhradené vzdelávacie zariadenia

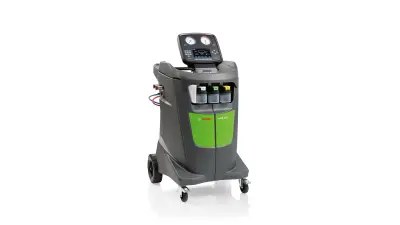

ACS 753
– zariadenie pre servis klimatizácií s chladivom R134a

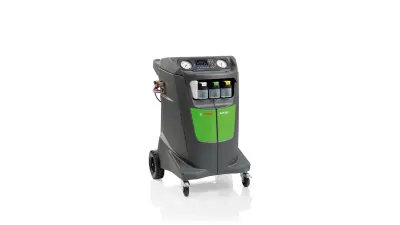

ACS 663
