KTS 995 – vezeték nélküli prémium megoldás emelt szintű méréstechnikával: DCU 220 + KTS 560 + FSA 500

Vezeték nélküli prémium megoldás emelt szintű méréstechnikával: DCU 220 + KTS 560 + FSA 500

Vezeték nélküli prémium megoldás emelt szintű méréstechnikával: DCU 220 + KTS 560 + FSA 500

KTS 560
DCU 220
Vezeték nélküli prémium megoldás emelt szintű méréstechnikával: DCU 220 + KTS 560 + FSA 500
KTS 560
DCU 220

A KTS 995 egy professzionális, mobil diagnosztikai rendszer, műhelykörülményekre tervezve. A nagy számú járműcsatlakoztatási lehetőségnek, valamint a több mint 30 előre programozott komponenstesztnek köszönhetően, a rendszer gépkocsik egész soránál bizonyítja be rugalmasságát és megbízhatóságát.

A több mint 150 járműmárkánál használható ESI[tronic] Evolution rendszerrel, valamint a legjobb Bosch alvázszámkereső (VIN-kereső) programmal, amely automatikusan frissül, a KTS 995 biztosítja, hogy a műhelyek mindig naprakész adatokat használjanak, és ott legyenek a járműdiagnosztika élvonalában.

További Információ

A KTS 560 jellemzői és előnyei

  • Optimalizált, előtelepített ESI[tronic] Evolution szoftver (használatához előfizetésre van szükség): Az intelligens és gyors diagnosztika, hibakeresés és karbantartás-támogatás
  • Beépített 1-csatornás multiméter: Gyors és kényelmes módszer a feszültséggel, áramerősséggel és ellenállással kapcsolatos hibajelenségek diagnosztizálására és megoldására
  • Lehetőség a vezérlőegységek Euro 5 / Euro 6 / PassThru rendszereken keresztüli újraprogramozására, valamint a műszaki információk elérésére: néhány kattintással járműspecifikus információk széles köre érhető el
  • Ethernet-alapú (DoIP – Diagnostics over Internet Protocol) járműinterfész: flexibilis diagnosztikai csatoló a jövőbiztos járműdiagnosztikához
  • Egyszerre akár három különböző CAN- és K-Line interfésszel is képes kommunikálni: a gyors és rendkívül hatékony párhuzamos diagnosztika érdekében
  • Bosch Easy Connect kompatibilis, ugyanakkor nem-OBD-típusú járműspecifikus kommunikációs kábelek is választhatók: a műhely lefedettsége egyszerűen bővíthető
  • Nagy teljesítményű és stabil, 100 m hatósugarú Bluetooth-csatlakozás: jó hatásfokú és stabil kapcsolat, ami megnöveli a lefedettséget a műhely területén

A DCU 220 jellemzői és előnyei

  • Szupergyors Intel Core i5 processzor: Mindössze 30 másodperc alatt csatlakozik az ESI [tronic] 2.0 Online-hoz és indulásra kész
  • Mozgó alkatrész nélküli merevlemez (SSD), valamint 8 GB RAM (könnyen bővíthető 16 GB-ra): a gyors indításhoz és működéshez, illetve hatékony multitasking-hoz
  • 2 x 24 Wh kapacitású, működés közben is cserélhető lítium-ion akkumulátorok: az egyik akkumulátor cseréje alatt a készülék a másikról zavartalanul működik
  • Robusztus kialakítású ház 11,6 hüvelykes monitorral, süllyesztett USB porttal és beépített fogantyúval: Tökéletes védelmet nyújt bármilyen műhelykörnyezetben
  • Integrált kamera: lehetővé teszi a jármű részegységeinek vagy alkatrészeinek egyszerű dokumentálását
  • Egyszerű átkapcsolás laptop és táblagép üzemmód között: lehetővé teszi az adott helyzetben praktikusabb adatbevitel használatát
  • Bármely KTS modullal működik: rugalmas és a hatékony, ha a műhely létező diagnosztikai berendezéseihez kell csatlakoznia

Az FSA 500 jellemzői és előnyei

  • Több mint 30 előre programozott részegységteszt: a beépített komponensek esetében jelentős időmegtakarítás
  • Univerzális 2-csatornás (2 x 40 MS/s), illetve 4-csatornás (4 x 1 MS/s) üzemmódban működő oszcilloszkóp: az elektromos kimenő jelek kényelmes teszteléséhez
  • A felhasználót lépésről-lépésre támogató vezetett hibakeresés a komponensvizsgálatban: egyszerűen használható
  • Akár a járművekbe is beépíthető: lehetővé teszi a részegységek gyors vizsgálatát, vagy a szenzorok teszteléséhez szükséges jelszimulátor használatát
  • Referenciagörbék importálása és mentése: Praktikus összehasonlítási lehetőség, amikor erre van szüksége
  • Az FSA 050 készülékkel tovább bővíthető: az elektromos és hibrid járművek vizsgálatához

KTS 560 műszaki adatai

KTS 560 1-csatornás multiméter
KTS 560
Működési feszültségtartomány
1-csatornás multiméter
8 V DC ... 28 V DC
KTS 560
Tápellátás a jármű akkumulátoráról, vagy külső tápegységről
1-csatornás multiméter
< 10 watt teljesítményfelvétel
KTS 560
Csatlakozások a PC-hez
1-csatornás multiméter
USB 2.0, Bluetooth® Class 1
KTS 560
Tömeg
1-csatornás multiméter
kb. 0.5 kg
KTS 560
Por- és vízbehatolás elleni védelem
1-csatornás multiméter
IP53
Multiméter sávszélessége 100 kHz
Multiméter sávszélessége
Oszcilloszkóp mintavételezési sebessége
100 kHz
20 MS/s
Multiméter sávszélessége
Jármű kommunikációs protokollok
100 kHz
ISO 15031, ISO 22900, SAE J2534-1 and -2 (PassThru), ISO 9141-2 (K és L), SAE J1850 VPW és PWM, CAN High Speed ISO 11898, ISO 15765-4 (OBD), CAN Single Wire, CAN Low Speed, ISO 13400 (Diagnostics over IP), illetve további járműspecifikus protokollok
Multiméter sávszélessége
Méretek (Szé x Ma x Mé)
100 kHz
125 x 44 x 180 mm
Multiméter sávszélessége
Üzemi hőmérséklettartomány
100 kHz
5 °C ... 40 °C

DCU 220 műszaki adatai

Processzor Intel® Core(TM) i5-8265U
Processzor
RAM
Intel® Core(TM) i5-8265U
0 684 400 242 – 8 GB DDR4, 16 GB-ig bővithető; 0 684 400 240 – 16 GB DDR4
Processzor
Háttértár
Intel® Core(TM) i5-8265U
0 684 400 242 - 256 GB M.2 SSD; 0 684 400 240 – 512 GB M.2 SSD
Processzor
Kijelző
Intel® Core(TM) i5-8265U
Standard: 11,6“-os erős fényben is jól olvasható Full HD (1920 x 1080 képpont; 800 nit/10 pt fényerő)
Processzor
Billentyűzet
Intel® Core(TM) i5-8265U
német
Processzor
Érintőképernyő
Intel® Core(TM) i5-8265U
Kapacitív érintőképernyő, dual módban használható
Processzor
Akkumulátor
Intel® Core(TM) i5-8265U
2 db 24W-os, feszültség alatt is cserélhető
Processzor
Rádióátvitel
Intel® Core(TM) i5-8265U
EM7455 w/ CA (Kategória 6) / EM7511 w/ CA (Kategória 12) Intel Wireless-AC 9260 + Bluetooth 5.0
Interfészek 2db USB 3.1; 1db USB 3.0
Gigabit LAN RJ45
HDMI
dokkoló
audio in/out
SD-kártyaolvasó és Smartkardreader
Interfészek
Webkamera
2db USB 3.1; 1db USB 3.0
Gigabit LAN RJ45
HDMI
dokkoló
audio in/out
SD-kártyaolvasó és Smartkardreader
Full HD előlapi kamera
Interfészek
Operációs rendszer
2db USB 3.1; 1db USB 3.0
Gigabit LAN RJ45
HDMI
dokkoló
audio in/out
SD-kártyaolvasó és Smartkardreader
Windows 10 Professional 64 Bit
Interfészek
Ház
2db USB 3.1; 1db USB 3.0
Gigabit LAN RJ45
HDMI
dokkoló
audio in/out
SD-kártyaolvasó és Smartkardreader
Magnéziumötvözet, tömített csatoló aljzatokkal
Interfészek
Tömítettség
2db USB 3.1; 1db USB 3.0
Gigabit LAN RJ45
HDMI
dokkoló
audio in/out
SD-kártyaolvasó és Smartkardreader
IP65
Interfészek
Ütésállóság
2db USB 3.1; 1db USB 3.0
Gigabit LAN RJ45
HDMI
dokkoló
audio in/out
SD-kártyaolvasó és Smartkardreader
Katonai szabvány
MIL-STD-810G
Interfészek
Tömeg
2db USB 3.1; 1db USB 3.0
Gigabit LAN RJ45
HDMI
dokkoló
audio in/out
SD-kártyaolvasó és Smartkardreader
2,1 kg

FSA 500 műszaki adatai

4-csatornás oszcilloszkóp Mintavételezési sebesség 40 MS/s
4-csatornás oszcilloszkóp
Jelgenerátor
Mintavételezési sebesség 40 MS/s
10 V ... 12 V választható 4 jelalak, 1 Hz ... 1 kHz
4-csatornás oszcilloszkóp
Feszültség méréstartomány
Mintavételezési sebesség 40 MS/s
0 ... 60 V
4-csatornás oszcilloszkóp
Áramerősség méréstartomány
Mintavételezési sebesség 40 MS/s
0 ... 1000 A
4-csatornás oszcilloszkóp
Ellenállás méréstartomány
Mintavételezési sebesség 40 MS/s
0 ... 1 MΩ
4-csatornás oszcilloszkóp
Gyújtásfeszültség méréstartomány
Mintavételezési sebesség 40 MS/s
max. ± 50 kV
4-csatornás oszcilloszkóp
Motorfordulatszám méréstartomány
Mintavételezési sebesség 40 MS/s
100 ... 12 000 1/perc
4-csatornás oszcilloszkóp
Olajhőmérséklet méréstartomány
Mintavételezési sebesség 40 MS/s
-20 °C ... 100 °C
4-csatornás oszcilloszkóp
Levegőhőmérséklet méréstartomány
Mintavételezési sebesség 40 MS/s
-20 °C ... 100 °C
Levegőnyomás méréstartomány 0 ... 1000 kPa
Levegőnyomás méréstartomány
Részegységtesztek száma
0 ... 1000 kPa
> 30
Levegőnyomás méréstartomány
Egyidejűleg megjeleníthető szenzorjelek száma
0 ... 1000 kPa
6
Levegőnyomás méréstartomány
Referenciagörbék mentése
0 ... 1000 kPa
igen
Levegőnyomás méréstartomány
Tápegység
0 ... 1000 kPa
19 V / 1,5 A
Levegőnyomás méréstartomány
Lítium-ion akkumulátor
0 ... 1000 kPa
14,4 V / 2,3 Ah
Levegőnyomás méréstartomány
Bluetooth
0 ... 1000 kPa
Class 1, max. 30 m hatósugár
Levegőnyomás méréstartomány
Méretek (Szé x Ma x Mé)
0 ... 1000 kPa
290 x 220 x 110 mm
Levegőnyomás méréstartomány
Tömeg
0 ... 1000 kPa
1.5 kg

KTS 560 szállítási terjedelem

  • KTS 560 vezérlőegység diagnosztikai eszköz
  • OBD adapterkábel (1.5 m)
  • Tápegység
  • Mérőzsinór-készlet
  • Fekete mérőcsipesz
  • Piros mérőcsúcs
  • USB adapterkábel (3 m)
  • Beépítő készlet
  • Műszerkocsi beépítő alkatrészkészlet
  • Bluetooth® USB adapter
  • Kézikönyv
  • Szerszámkoffer

DCU 220 alaptartozékok

  • DCU 220 - átalakítható-PC érintőtollal
  • 2 darab lítium-ion akkumulátor
  • Külső DVD-meghajtó
  • Tápegység (19 V/3.4 A)
  • DCU 220 kézikönyv
  • hordtáska

FSA 500 szállítási terjedelem

  • Szerszámkoffer
  • Tápegység UK tápkábellel (100 – 240 V~ / 50 – 60 Hz)
  • USB-kábel
  • SystemSoft[plus] rendszerszoftver
  • Multi 1 / Multi 2 valamint B+ / B- kábelek
  • 1 / 15 (Uni cable II) primer csatlakozó kábelek
  • Rácsíptethető triggerfogó
  • 1000 A-os árammérő fogó
  • 30 A-os árammérő fogó
  • Olaj hőmérséklet-érzékelő
  • Levegő nyomásérzékelő tömlővel
  • Univerzális KV (nagyfeszültségű) mérőkábel
  • Távvezérlő gomb

Az egyes régiók, törvényi előírásainak megfelelően a berendezések műszaki tartalma és szállításiterjedelme között különbségek lehetnek. Kérem konkrét információért forduljon Bosch diagnosztikai nagykereskedőjéhez vagy a Bosch-hoz.

KTS 560 különleges tartozékai

"Easy connect" járműspecifikus adapterek
BMW 20-pólusú
1 684 463 631
Daewoo/GM/Holden 12-pólusú
1 684 463 632
Fiat-Group 3-pólusú
1 684 463 613
Honda 3/5-pólusú
1 684 463 634
Hyundai/Mitsubishi 12-pólusú
1 684 463 638
KIA 20-pólusú
1 684 463 636
Mazda 25-pólusú
1 684 463 637
Nissan 14-pólusú
1 684 463 639
OBD-adapter PKW-NKW 24/12V
1 684 463 650
Peugeot (PSA) 30-pólusú
1 684 465 583
Renault PkW 12-pólusú
1 684 465 582
Toyota 17-pólusú
1 684 463 642
Toyota 23-pólusú
1 684 463 643
VW/ Audi 2- pólusú
1 684 463 611
Suzuki 6-pólusú
1 684 463 641
Mercedes Benz 14-pólusú (Sprinter, Atego)
1 684 463 594
SD-adapter Set 1 (készlet) tokban
(BMW, Citroën, Peugeot, Fiat, Lancia, Alfa, Renault)
1 687 011 517
SD-Adapter Set 2 (készlet) tokban
(BMW, Citroën, Peugoet, Fiat, Lancia, Alfa, Toyota, VW, Audi, MB)
1 687 011 516
További tartozékok
OBD-csatlakozó átalakító Uni 4 kábelre, banánhüvelyes járműspecifikus adapterek számára
1 684 463 539
USB Bluetooth toldó (1.8 m), Bluetooth USB adapterhez
1 684 465 564
USB Bluetooth toldó (3.0 m), Bluetooth USB adapterhez
1 684 465 565
Tartókonzol Bluetooth USB adapterhez
1 681 312 005
Vizsgálókábel készlet
1 687 011 208
OBD adapterdoboz OBD dugóval és kiegészítő OBD aljzattal
1 684 462 514
100/600 A-os AC / DC árammérő fogó banándugókkal
1 687 224 864

DCU 220 különleges tartozékok

Dokkoló állomás 1 687 023 823
Dokkoló állomás
Műszerkocsi
1 687 023 823
1 688 003 263
Dokkoló állomás
Szerelő készlet mechanikus tartóval a mobil műszerkocsihoz
1 687 023 823
1 681 038 396
Dokkoló állomás
Akkumulátor-töltőállomás
1 687 023 823
1 687 335 046
Dokkoló állomás
Tápkábel az autóról való áramellátáshoz
1 687 023 823
1 684 465 686
Dokkoló állomás
Monitor bővítőkészlet műszerkocsihoz (1 688 003 263)
1 687 023 823
1 687 010 631
Dokkoló állomás
8 GB RAM modul (bővítés)
1 687 023 823
1 688 400 611

KTS 500 különleges tartozékai

Töltő dokkoló (falra vagy műszerkocsira szerelhető) 1 680 580 007
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
Műszerkocsi (töltő dokkoló szükséges)
1 680 580 007
1 688 003 246
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
Szekunder feszültség (KV) mérőcsipesz, fekete
1 680 580 007
1 687 225 021
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
Rácsíptethető piezo-szenzor, 4.5 mm
1 680 580 007
1 687 224 951
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
3 m-es csatlakozó kábel a rácsíptethető piezo-szenzorhoz
*FSA 500-hoz szükséges
1 680 580 007
1 684 465 513*
1 684 463 475
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
Hőmérséklet-érzékelő, levegő
1 680 580 007
1 687 230 060
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
Hosszabbító kábel hőmérséklet-érzékelőhöz
1 680 580 007
1 684 465 517
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
Y-adapter átkapcsolóval
1 680 580 007
1 687 023 356
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
Folyadék nyomásérzékelő (adapter)
*FSA 500-hoz szükséges
1 680 580 007
1 681 032 098*
1 687 231 250
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
Folyadék nyomásérzékelő készlet, beleértve a szenzort is (adapter)
*FSA 500-hoz szükséges
1 680 580 007
1 681 032 098*
1 687 430 008
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
FSA 500 adapter a folyadék nyomásmérő készlethez/szenzorhoz
1 680 580 007
1 681 032 098
Töltő dokkoló (falra vagy műszerkocsira szerelhető)
FSA 050 elektromos autó (EV) és hibrid autó teszter
1 680 580 007
0 684 010 050
Termékcsalád-brosúra
> Letöltések
Termék prospektus (PDF)
> Letöltések
Útmutatók, frissítések és információk
> További információk

Kapcsolódó termékek

ESI[tronic] Evolution diagnosztikai szoftver

ESI[tronic] Evolution
diagnosztikai szoftver

Bővebben
KTS 590 zöld kép

KTS 590
–  Vezérlőegység diagnosztikai berendezés minden jelenlegi és jövőbeni járműhöz, multiméterrel és oszcilloszkóppal

Bővebben

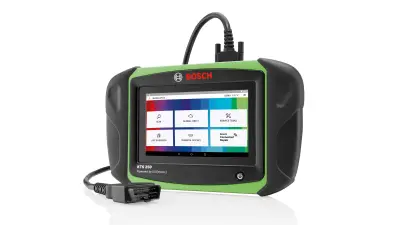

KTS 250

KTS 250
– All-in-one Vezérlőegység diagnosztikai berendezés

Bővebben
