ACS 563-P

ACS 563

Vista lateral del ACS 563

Vista superior del ACS 563

La estación de carga de aire acondicionado ACS 563 para vehículos con refrigerante R1234yf realiza las tareas esenciales de recuperación, reciclaje y recarga de refrigerante así como de mantenimiento con precisión y facilidad.

Ha sido diseñada y desarrollada expresamente para ser una de las unidades más rentables de nuestra gama; además la ACS 563 es totalmente automática y de fácil mantenimiento, para ahorrar tiempo y aumentar la eficiencia del taller.

Entre otras opciones que se pueden añadir, se encuentran el kit de vaciado y el kit Wifi Connection.

Más información

Vídeo

YouTube

El vídeo no puede mostrarse sin tu consentimiento

Las unidades de servicio de AA, Bosch ACS 563/553, ACS 663/653, ACS 753 y ACS 863 AC para un mantenimiento y una reparación eficientes.

Características y ventajas

Ajustes para un servicio totalmente automatizado o para procesos individuales: Para ahorrar tiempo y costes
Índice de rendimiento de recuperación de hasta el 95%: Para la eficacia y la sostenibilidad
Control electrónico de los intercambios de aire internos: Para la seguridad y para reducir el riesgo de alta presión
Función vaciado mangueras: Para una mayor flexibilidad para el mantenimiento de vehículos con motores de combustión, así como de vehículos híbridos y eléctricos (PAG/POE)
Interfaz clara e intuitiva con pantalla a color y medidores de 100 mm de ancho: Para lograr la máxima facilidad de uso
Diseño de fácil mantenimiento: Para un acceso fácil y eficaz a los componentes internos de la unidad de mantenimiento de aire acondicionado
Amplia y excepcional gama de accesorios: Para una solución a medida que responda a las necesidades específicas del taller

Datos técnicos

Refrigerante	R1234yf.
Refrigerante Modo de funcionamiento	R1234yf. Totalmente automático
Refrigerante Función de recuperación	R1234yf. Automático
Refrigerante Índice de recuperación	R1234yf. hasta 95%
Refrigerante Detección de refrigerante	R1234yf. Opcional (externo)
Refrigerante Drenaje de aceite	R1234yf. Automático, temporizado
Refrigerante Función de vacío	R1234yf. Automático
Refrigerante Prueba de fugas	R1234yf. Automático
Refrigerante Prueba de fugas a presión	R1234yf. Sí
Refrigerante Prueba de fugas a presión (N2 / N2H2)	R1234yf. No
Refrigerante Función de aceite híbrido	R1234yf. Sí
Refrigerante Inyección de aceite	R1234yf. PAG/POE Automático
Refrigerante Inyección de colorante UV	R1234yf. No
Refrigerante Carga de refrigerante	R1234yf. Automática, con escala electrónica
Refrigerante Función de vaciado	R1234yf. Opcional
Refrigerante Impresora	R1234yf. Sí
Refrigerante Sistema de ventilación	R1234yf. Control electrónico
Refrigerante Válvulas, HP/LP	R1234yf. Sin válvulas
Refrigerante Medidor de presión, HP/LP	R1234yf. 100 mm, sin pulso
Refrigerante Indicador de presión del depósito	R1234yf. No

Tubos de servicio	2,5 m (5 m opcional)
Tubos de servicio Pantalla	2,5 m (5 m opcional) Pantalla de 4,3" en color
Tubos de servicio Compresor	2,5 m (5 m opcional) 1/4 HP
Tubos de servicio Bomba de vacío	2,5 m (5 m opcional) 70 l/min. (2.5 CFM)
Tubos de servicio Capacidad del depósito de refrigerante	2,5 m (5 m opcional) 8,9 kg (R1234yf)
Tubos de servicio Botellas de aceite	2,5 m (5 m opcional) 2 x 250 ml
Tubos de servicio Botella de aceite usado	2,5 m (5 m opcional) 1 x 250 ml
Tubos de servicio Botella de colorante UV	2,5 m (5 m opcional) No
Tubos de servicio Dimensiones en cm (alt. x anch. x prof.)	2,5 m (5 m opcional) 99 x 69 x 67
Tubos de servicio Peso (con el depósito de refrigerante vacío)	2,5 m (5 m opcional) 74 kg
Tubos de servicio Base de datos del vehículo	2,5 m (5 m opcional) Sí
Tubos de servicio Base de datos del usuario programable	2,5 m (5 m opcional) Sí
Tubos de servicio Prueba de rendimiento del sistema de aire acondicionado	2,5 m (5 m opcional) Sí
Tubos de servicio Kit adaptador de vaciado del vehículo	2,5 m (5 m opcional) Kit opcional
Tubos de servicio Puerto USB	2,5 m (5 m opcional) Sí
Tubos de servicio Conexión WiFi	2,5 m (5 m opcional) Opcional
Tubos de servicio Conexión app.	2,5 m (5 m opcional) Opcional

Volumen de suministro

ACS 563
Manual del usuario
Tuberías de servicio lado alta + baja (R1234yf)
Adaptador rápido lado alta + baja (R1234yf)
Botella de aceite PAG 250 ml (vacía) x1
Botella de aceite POE 250 ml (vacía) x1
Botella de drenaje de aceite 250 ml x1
Cable de alimentación EU
Rollo de papel para impresora (solo variantes P)
Cable de alimentación del Reino Unido (solo variantes P)

Accesorios especiales


ACT1234: Kit de vaciado R1234yf y R134a - Kit de instalación	S P00 101 175
ACT1234-SFK: Kit de vaciado R1234yf y R134a	S P00 101 176
FLG220: Detector de fugas universal (H2, R134a, R1234yf)	S P00 101 990
RA16286B: Colorante UV universal de 240 ml para R134a y R1234yf	1 692 600 144
SP00101700: Adaptador de puerto de servicio de alta presión - Puerto de servicio de prolongación de alta presión R1234yf	S P00 101 700
ACT12688: Adaptador de puerto de servicio de baja presión - Puerto de servicio de prolongación de baja presión R1234yf	S P00 101 825
5604052: Aceite para bombas de vacío (1 botella de 600 ml)	S P00 100 086
5604052PACK: Aceite para bombas de vacío (12 botellas de 600 ml)	S P00 100 088
Botella de aceite PAG 46 (250 ml) para sistemas R1234yf	S P00 101 422
Botella de aceite POE (250 ml) para sistemas eléctricos e híbridos de R1234yf	S P00 101 827
Botella de aceite PAG (250 ml) para sistemas eléctricos e híbridos con SANDEN SPA2 (R134a/R1234yf)	S P00 101 828
Kit de conexión WiFi para la unidad ACSxx3	S P00 101 379
ACT1234-PIK: Kit de instalación de la impresora para la serie ACS xx3	S P00 101 953
5607059: Papel de impresora	S P00 100 087
1234-SH5: Kit de tubos de servicio de 5 mt para R1234yf para unidades ACS xx3	S P00 101 877
STRPK_1234yf: Kit de inicio R1234yf (juego de juntas tóricas; colorante UV (250 ml); PAG 46yf (250 ml); lámpara UV con gafas; kit de seguridad)	S P00 101 409

Descargas


Cátálogo general	> Descarga
Manuales, actualizaciones, software e información	> Más información

Productos relacionados

ACS 563-P – Estación de carga de aire acondicionado para R1234yf

Más información

El vídeo no puede mostrarse sin tu consentimiento

Productos relacionados

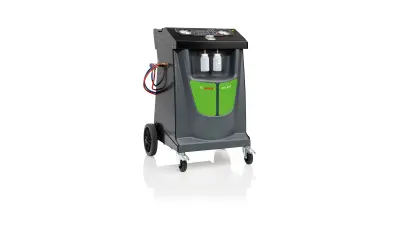

ACS 553-P – Estación de carga de aire acondicionado para R134a
